对GMTSAR的D-InSAR得到数据进行简单的分析

对GMTSAR的D-InSAR得到的结果数据有很多,其中栅格数据类型为grd。

grd数据其实本质上是一种HDF数据(NC数据),在envi或者arcgis是无法打开直接这种的数据。

怎么在python读取grd

使用gdal可以轻松读取grd,请看下面的代码。

from osgeo import gdal, osr
file = r'los_ll.grd'
ds = gdal.Open(file)
data = ds.GetRasterBand(1).ReadAsArray()

grd的数据就读取到电脑内存中,而data 是从栅格文件 los_ll.grd 读取的数据数组。它是一个 NumPy 数组,代表了栅格文件中的数值数据。

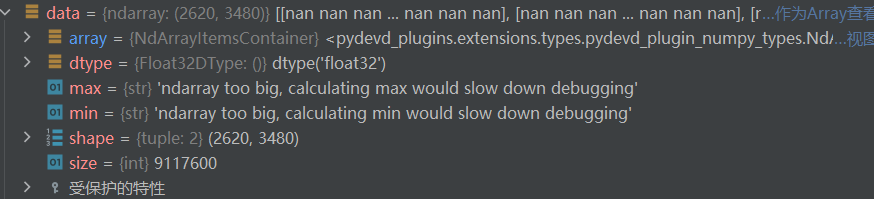

在pycharm中,data数据如下所示:

image-20240823155911946

data数据的大小为2620x3480,说明data数据的高有2620行,data数据的宽有3480列。

换句话说,2620 表示栅格数据集在垂直方向上有 2620 个像素。这意味着如果你把这个数据集想象成一张图像,那么它的高度是 2620 像素。同样地,3480 表示栅格数据集在水平方向上的宽度,即从左到右的像素数量。

记住这个2620x3480,后面要用到。

我们可以用matplotlib把这个los_ll.grd文件可视化出来。

import matplotlib.pyplot as plt
from osgeo import gdal, osr
file = r'los_ll.grd'
ds = gdal.Open(file)
data = ds.GetRasterBand(1).ReadAsArray()
plt.imshow(data),plt.show()

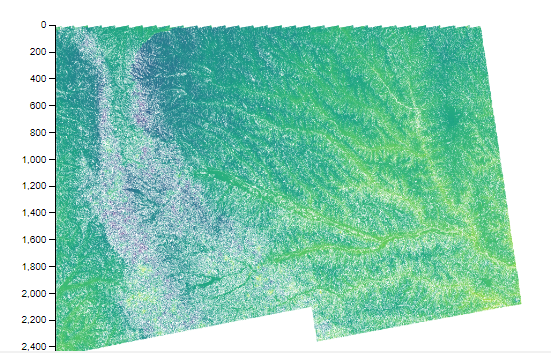

data数据可视化如下所示:

image-20240823155952620

读取grd的元信息

通过gdald的GetMetadata接口,获取grd的元信息。

from osgeo import gdal, osr
file = r'los_ll.grd'
ds = gdal.Open(file)
info = ds.GetMetadata()

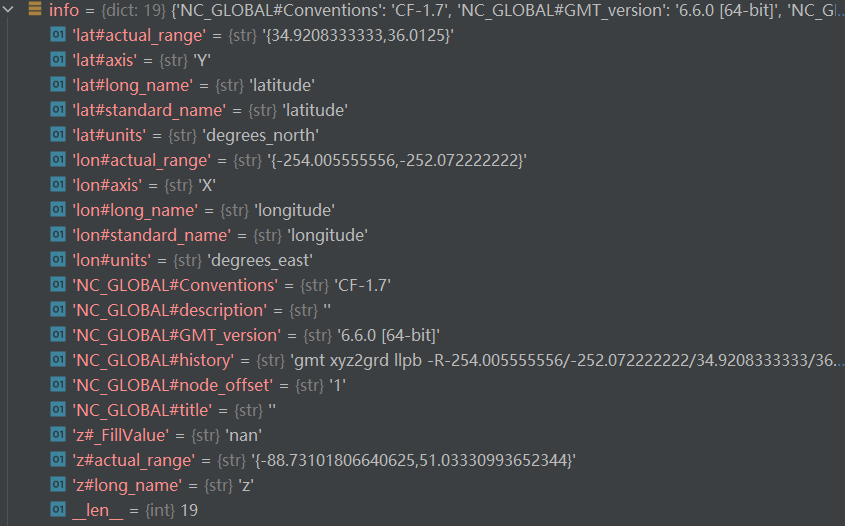

grd的元信息如下所示:

{'lat#actual_range': '{34.9208333333,36.0125}',
 'lat#axis': 'Y',
 'lat#long_name': 'latitude',
 'lat#standard_name': 'latitude',
 'lat#units': 'degrees_north',
 'lon#actual_range': '{-254.005555556,-252.072222222}',
 'lon#axis': 'X',
 'lon#long_name': 'longitude',
 'lon#standard_name': 'longitude',
 'lon#units': 'degrees_east',
 'NC_GLOBAL#Conventions': 'CF-1.7',
 'NC_GLOBAL#description': '',
 'NC_GLOBAL#GMT_version': '6.6.0 [64-bit]',
 'NC_GLOBAL#history': 'gmt xyz2grd llpb -R-254.005555556/-252.072222222/34.9208333333/36.0125 -I2s/1.5s -r -fg -Glos_ll.grd -bi3f',
 'NC_GLOBAL#node_offset': '1',
 'NC_GLOBAL#title': '',
 'z#actual_range': '{-88.73101806640625,51.03330993652344}',
 'z#long_name': 'z',
 'z#_FillValue': 'nan'}

image-20240823162120875

从上图可以知道grd的经纬度的范围。

有意思的是grd的经度范围是-254.005555556,-252.072222222,这明显不符合gdal中的对经度定义的范围。

我们需要对这个小于-180的经度进行改正,即加上360°。让经度范围在-180°到180°之间。

即改正后的经度范围是 105.99444444400001,107.927777778

此外,我们还可以通过经纬度的范围、数据的行列大小,推算出该X 、Y方向上的像素大小(空间分辨率)

X空间分辨率= (107.927777778 -105.99444444400001)/3840 = 0.0005034722223958325

Y空间分辨率= (36.0125-34.9208333333)/2640= 0.0004135101010227273

地理变换矩阵

我们可以构建栅格数据集的地理变换矩阵,这个矩阵提供了栅格数据集与其地理坐标系统之间的空间关系。具体来说,这六个元素按照以下顺序定义:

Transform = (x_origin, x_scale, x_rotation, y_rotation, y_origin, y_scale)

其中:

  • x_origin 表示栅格左上角像素中心的 X 坐标。
  • y_origin 表示栅格左上角像素中心的 Y 坐标。
  • x_scale 表示 X 方向上的像素大小(也称为分辨率)。
  • y_scale 表示 Y 方向上的像素大小(负数是因为 Y 值随着向下增加而减小)。
  • x_rotationy_rotation 通常为 0,除非栅格被旋转。

现在我们知道了影像的经纬度范围。

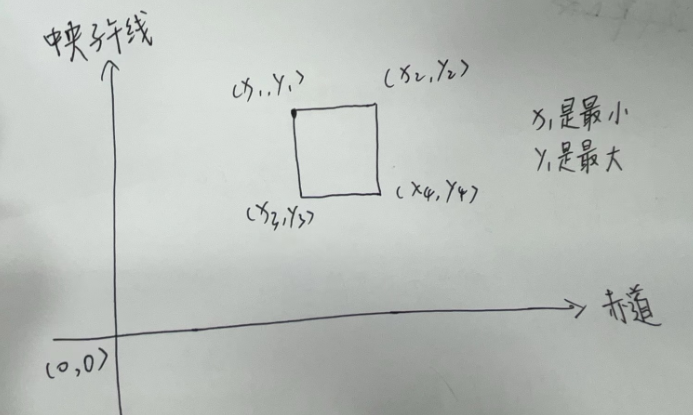

我画了一张草图,不用算就可以知道左上角像素中心的 X Y坐标。

image-20240823164715619

x1最小,y1最大。即左上角经度最小、左上角纬度最大

在上面的例子中,los_ll.grd的地理变换矩阵是

(105.99444444400001,0.0005034722223958325,0,36.0125,0,0.0004135101010227273)

grd转换为tif

整合以上内容,一步一步地编写代码,实现grd转换为tif。

暂时把无效值设置为0,全部代码如下:

#!/usr/bin/env python
# -*- coding: utf-8 -*-
# @File : grd2tiff.py
'''

'''
# todo
from osgeo import gdal, osr
import numpy as np
import os
import matplotlib.pyplot as plt
class grd2tiff:
    def __init__(self, file):
        self.file = file
        self.outfile = os.path.splitext(file)[0] + '.tif'

    def grd2tiff(self) -> None:
        """
        Do not return anything, modify nums in-place instead.
        """
        ds = gdal.Open(self.file)
        info = ds.GetMetadata()
        data = ds.GetRasterBand(1).ReadAsArray()
        # 把nan改成0
        data[np.isnan(data)] = 0

        # 84坐标
        spatialref = osr.SpatialReference()
        spatialref.ImportFromEPSG(4326)
        proj = spatialref.ExportToWkt()
        cols = ds.RasterXSize
        rows = ds.RasterYSize

        y_range = [float(info['lat#actual_range'].split(',')[0][1:]), float(info['lat#actual_range'].split(',')[1][:-1])]
        x_range = [float(info['lon#actual_range'].split(',')[0][1:]), float(info['lon#actual_range'].split(',')[1][:-1])]

        if x_range[0] < -180:
            x_range[0] += 360
            x_range[1] += 360
        x_res, y_res = (x_range[1] - x_range[0])/cols, (y_range[1] - y_range[0])/rows

        left_x = x_range[0]
        left_y = y_range[1]

        Transform = (left_x,x_res,0,left_y,0,-1*y_res)
        driver = gdal.GetDriverByName('GTiff')
        self.saveTif( data, cols, rows, driver, proj, Transform)
        a = 0
    def saveTif(self, array, cols, rows, driver, proj, Transform):
        '''
        @todo single band tif file to save

        @param array: data array
        @param cols: cols of data array
        @param rows: rows of data array
        @param driver:
        @param proj: projection
        @param Transform: coordinate transform
        @param filename: output filename
        @return: None
        '''

        indexset = driver.Create(self.outfile, cols, rows, 1, gdal.GDT_Float32)
        indexset.SetGeoTransform(Transform)
        indexset.SetProjection(proj)
        Band = indexset.GetRasterBand(1)
        Band.WriteArray(array, 0, 0)

if __name__ == '__main__':
    file = r'los_ll.grd'
    a = grd2tiff(file).grd2tiff()

结果可视化如下:

image-20240823180725536

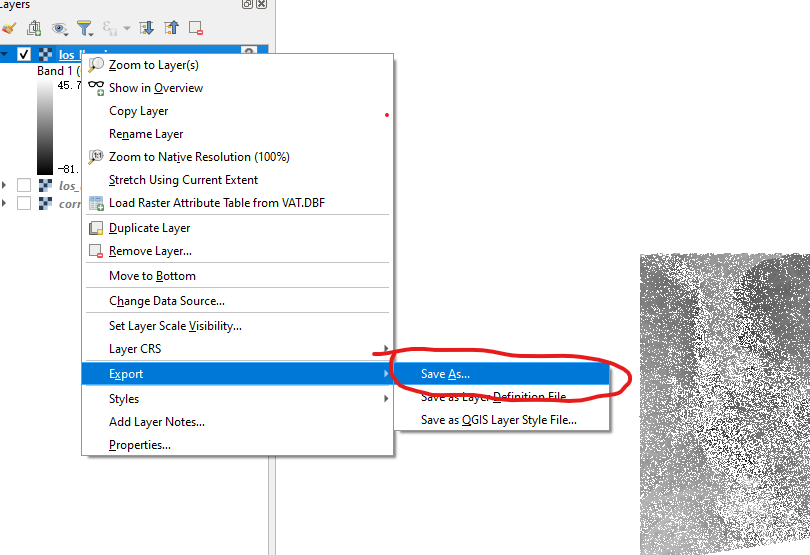

使用qgis转换grd

可以直接使用qgis软件把 grd转换为tif,但是qgis不会把影像的经度范围改正为-180°到180°

所以后续使用矢量去裁剪影像的时候会出错。

屏幕截图 2024-08-23 180018

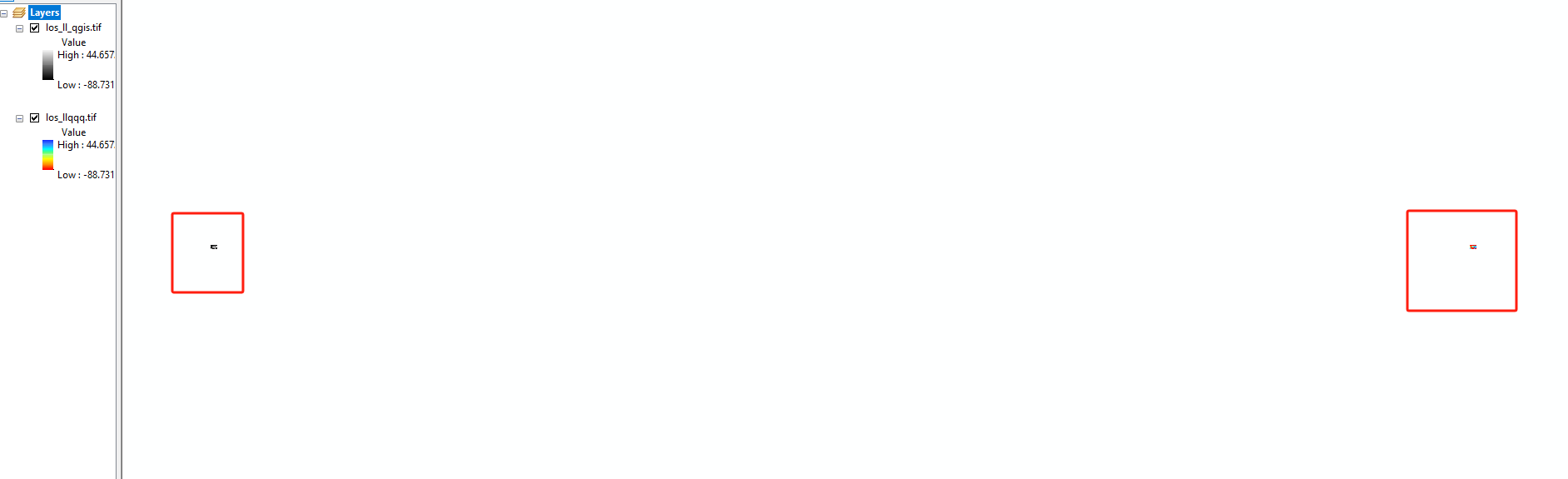

把qgis转换的tif,和我们代码转换的tif,放在arcgis可视化如下:

二者相差了360°,所以比例尺很大很大!

image-20240823175632270

自此,完成了对GMTSAR的D-InSAR得到数据进行简单的分析。
