常见的向量 GIS 概念

ytkz2025-05-152025-05-16

向量数据是地理信息系统（GIS）中表示地理特征的主要方式之一。向量数据使用点、线和多边形等几何形状来表示现实世界中的对象，例如城市（点）、道路（线）或湖泊（多边形）。这些几何形状与属性数据（如名称、人口或面积）相关联，允许进行复杂分析。以下是向量 GIS 中一些核心概念和过程，它们是理解和执行地理空间分析的基础。

数据结构

向量数据的核心是其数据结构，它定义了地理特征如何在计算机中存储和操作。常见的向量数据结构包括：

点（Point）：表示单一位置，使用单一坐标对（x, y）或三维坐标（x, y, z）表示。例如，一个城市可以用经度和纬度坐标表示为点。
线（Line）：由一系列有序点连接而成，表示线性特征，如河流或道路。线可以是简单的（仅连接两点）或复杂的（包含多个点形成折线）。
多边形（Polygon）：由闭合的线段组成，表示具有面积的特征，如国家边界或湖泊。多边形可以包含“孔”（例如，一个国家内的湖泊）或由多个部分组成（例如，一个由多个岛屿组成的国家）。

这些几何形状通常存储在文件格式（如 shapefile 或 GeoJSON）或空间数据库（如 PostGIS）中。每个特征还与属性表关联，属性表包含非空间信息，例如点的名称或多边形的土地使用类型。以下是一个简单的数据结构示例：

特征 ID	几何类型	坐标	属性（名称）	属性（人口）
1	点	(38.8951, -77.0364)	building	705,749
2	多边形	[(37, -120), (39, -122), …]	Guangdong	331,002,651

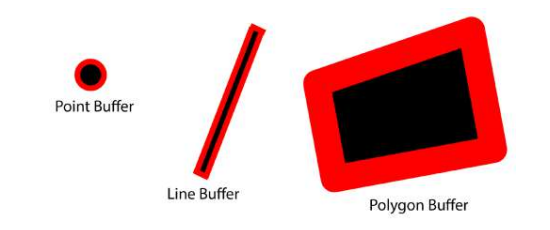

缓冲（Buffer）

缓冲操作在点、线或多边形周围创建指定距离的区域，生成一个新的多边形。这一过程常用于分析邻近性或影响范围。

例如：

在一条河流周围创建 100 米的缓冲区，以评估洪水风险区域。
在一个学校周围创建 500 米的缓冲区，以确定步行范围内的住宅。

缓冲区的距离可以是固定的（例如，100 米）或基于属性值（例如，根据道路类型设置不同的缓冲距离）。缓冲操作的结果是一个新的多边形，可能与其他特征重叠，用于进一步分析。

示例：如果一个点表示加油站，缓冲操作可以生成一个圆形多边形，表示 1 公里服务范围。

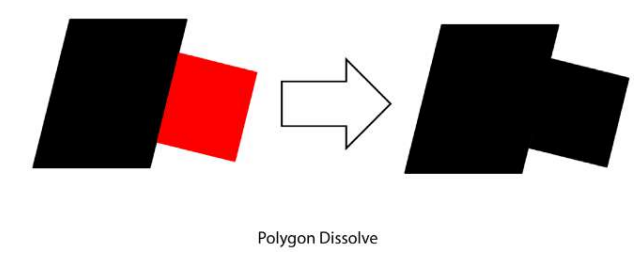

溶解（Dissolve）

溶解操作合并共享共同属性的相邻多边形，生成一个单一的多边形。这通常用于简化数据或汇总区域。

例如：

将同一州内所有县的多边形合并，生成一个州的单一边界。
将具有相同土地使用类型的相邻地块合并，生成一个统一的区域。

溶解操作减少了特征数量，简化了地图并提高了分析效率。需要注意的是，溶解可能会丢失一些细节，因为原始特征的边界被移除。

示例：在分析国家公园时，可以将所有属于同一公园的单独地块溶解为一个多边形。

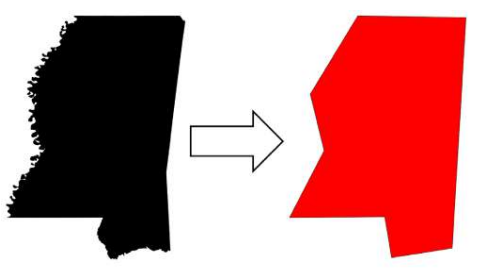

泛化（Generalize）

泛化操作通过简化几何形状来减少复杂性，同时尽量保留特征的主要形状。这通常涉及减少多边形或线的顶点数。

泛化在以下情况下很有用：

在小比例尺地图上显示数据时，简化复杂的边界以提高渲染速度。
减少数据存储需求或加快处理速度。

泛化算法（如 Douglas-Peucker 算法）会根据指定的容差值移除不必要的顶点。例如，一个蜿蜒的河流可能被简化为较少的点，但仍保留其大致路径。

示例：一个详细的海岸线在全球地图上可能被泛化为较平滑的线条，以避免视觉 clutter。

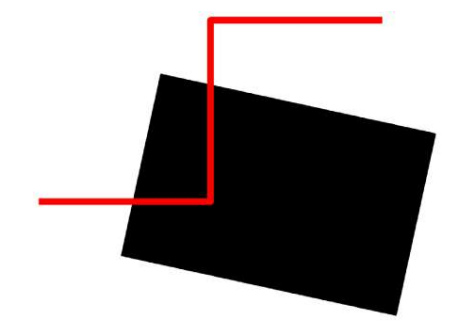

交集（Intersection）

交集操作识别两个或多个地理特征的重叠区域，生成一个新的特征，仅包含重叠部分。交集常用于分析空间关系，

例如：

查找城市边界与洪泛区的重叠区域，以确定受洪水威胁的区域。
确定两个保护区的共同区域，以规划联合管理。

交集操作的结果保留了输入特征的属性，允许进一步分析重叠区域的特性。

示例：如果一个多边形表示森林，另一个表示国家公园，交集操作可以生成仅包含森林和公园重叠部分的区域。

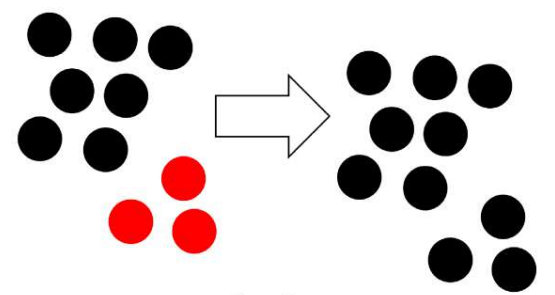

合并（Merge）

合并操作将多个地理数据集组合成一个单一数据集，保留所有输入特征的几何和属性。合并与溶解不同，因为它不会移除边界或合并特征，而是将它们“拼接”在一起。

合并常用于：

组合多个州的道路数据，生成全国道路网络。
整合来自不同来源的土地使用数据。

合并操作需要确保输入数据的坐标系一致，以避免几何错误。

示例：将邻近县的 shapefile 合并为一个单一文件，包含所有县的边界和属性。

点在多边形内（Point in Polygon）

点在多边形内操作确定一个点是否位于多边形内部。

这是一个基本的空间查询，广泛应用于：

检查 GPS 坐标是否在特定行政区域（如城市或国家）内。
确定事件（如犯罪或事故）是否发生在特定区域内。

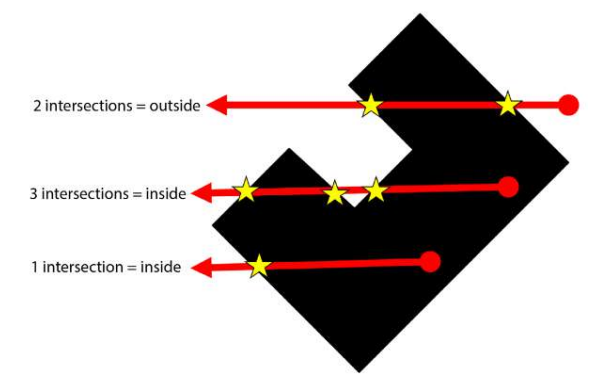

该操作通常使用射线投射算法（ray-casting algorithm），通过计算一条从点发出的射线与多边形边界的交点数量来判断点的位置。如果交点数量为奇数，则点在多边形内；如果为偶数，则点在多边形外。

示例：检查一个手机的 GPS 坐标是否在国家公园内，以提醒用户遵守公园规定。

并集（Union）

并集操作组合两个或多个地理特征，生成一个新的特征，包含所有输入几何的范围和属性。并集与交集不同，因为它保留了所有区域，而不仅仅是重叠部分。

并集常用于：

合并两个邻近城市的边界，生成一个覆盖两者的区域。
组合多个保护区的边界，创建一个统一的保护区域。

并集操作可能会生成复杂的多边形，可能包含多个部分或孔。

示例：将两个相邻湿地的多边形进行并集，生成一个包含两个湿地全部区域的多边形。

连接（Join）

连接操作基于共同属性或空间关系将数据表与地理特征关联。连接有两种主要类型：

属性连接（Attribute Join）：基于共同的属性值（如 ID 或名称）将非空间数据表与地理特征关联。例如，将人口普查数据表与行政区划 shapefile 连接，使用地区 ID 作为键。
空间连接（Spatial Join）：基于空间关系（如包含或邻近）将数据关联。例如，将犯罪事件点与城市区域多边形连接，确定每个事件所在的城市。

连接操作增强了地理数据的分析能力，允许将非空间信息融入空间分析。

示例：将一个包含城市人口的 CSV 文件与城市边界的 shapefile 连接，以生成人口密度地图。
