简要介绍 GDAL 的架构、关键组件和功能

GDAL（地理空间数据抽象库，Geospatial Data Abstraction Library）是一个开源库，用于读取、写入和处理多种栅格和矢量地理空间数据格式。它为地理信息系统（GIS）提供了强大而统一的数据访问方式。。简要介绍 GDAL 的架构、关键组件和功能。

GDAL核心架构

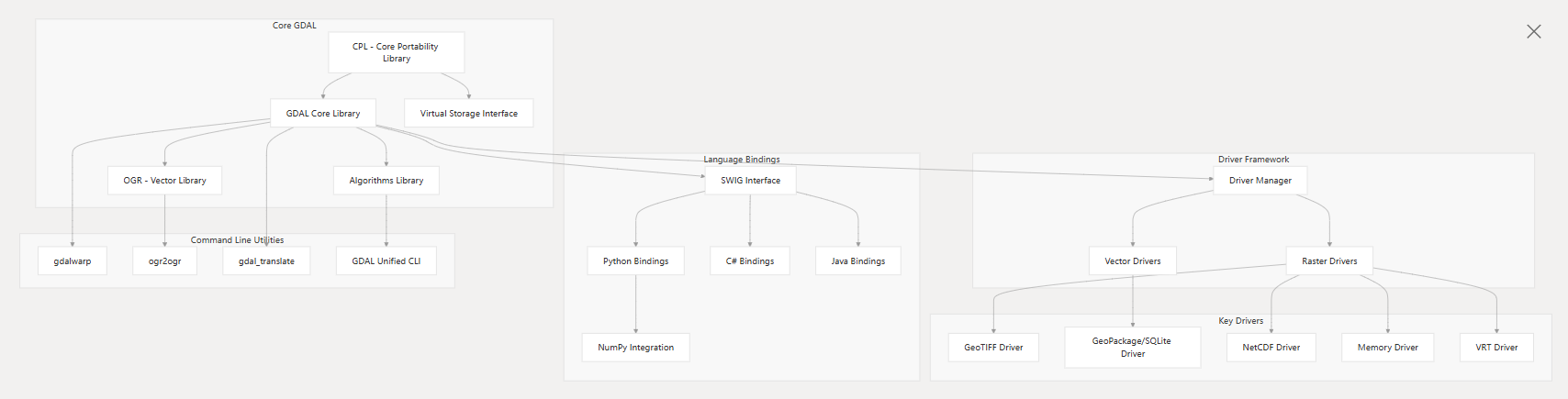

GDAL 由多个相互连接的子系统组成，它们协同工作，提供全面的地理空间数据处理功能。其核心架构包括栅格 (GDAL) 和矢量 (OGR) 处理组件，以及用于可移植性、算法和虚拟文件系统的支持库。

image-20250711142946924

关键组件

GDAL 的架构可分为以下几个核心部分：

    1. 核心库（Core GDAL Library）
    • 提供统一的数据模型和 I/O 接口
    • 使用 CPL（Core Portability Library）实现平台兼容性
    • 包含虚拟文件系统（Virtual File Interface）

    2. 矢量与栅格支持

    • OGR（矢量库）：支持 GeoJSON、Shapefile、PostGIS 等矢量格式
    • 栅格模块：支持 GeoTIFF、NetCDF、HDF5、JPEG2000 等格式

    3. 驱动框架（Driver Framework）

    • 插件式架构，支持加载多个驱动
    • 包括矢量驱动和栅格驱动
    • 常用驱动如：GeoTIFF、NetCDF、VRT、Memory、SQLite/GPKG

    4. 算法库（Algorithms Library）

    • 提供数据重采样、投影变换、图像滤波、统计计算等功能

    5. 语言绑定（Language Bindings）

    • SWIG 接口支持多语言访问，如 Python、C#、Java
    • Python 绑定广泛应用于自动化处理和数据分析

    6. 命令行工具（Command Line Utilities）

    • 如 gdalwarp（重投影）、ogr2ogr（矢量转换）、gdal_translate（格式转换）等工具

数据交互过程

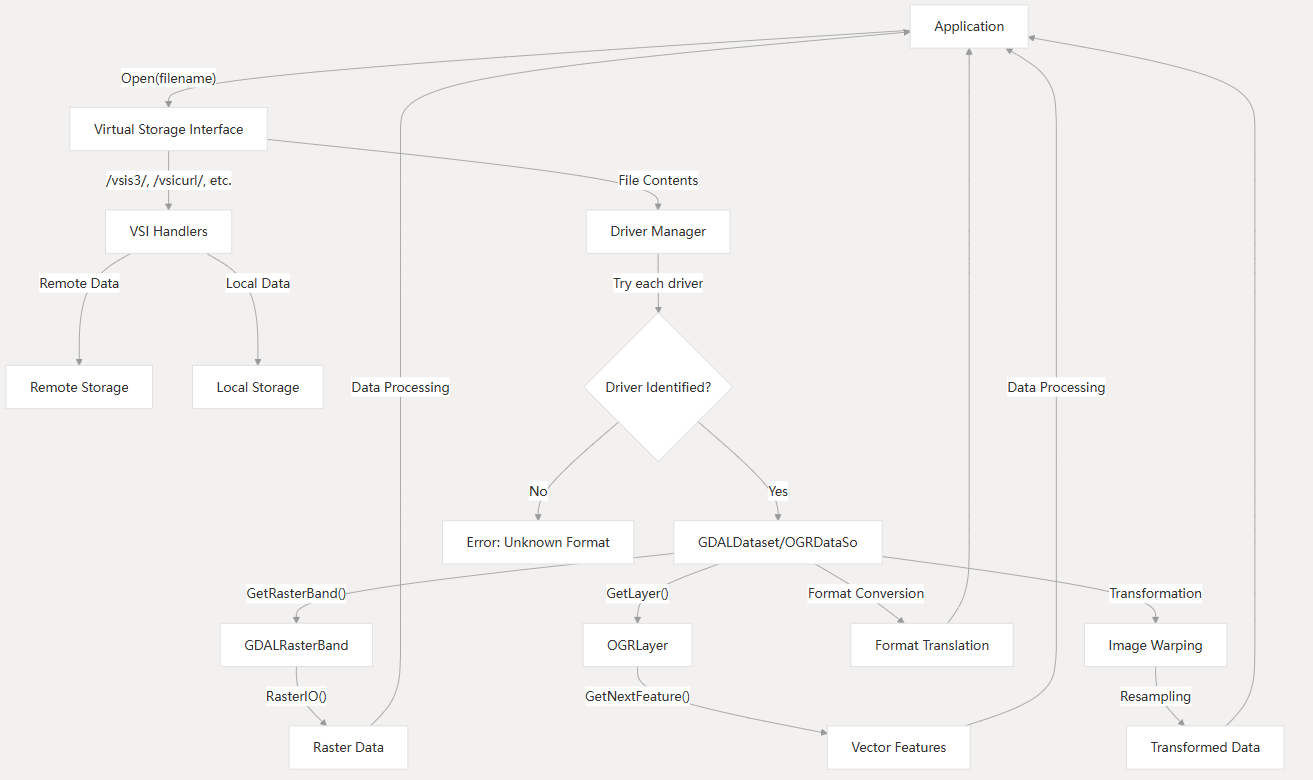

下图展示了应用程序如何通过 GDAL 的抽象层与地理空间数据交互：

image-20250711143242111

栅格数据模型

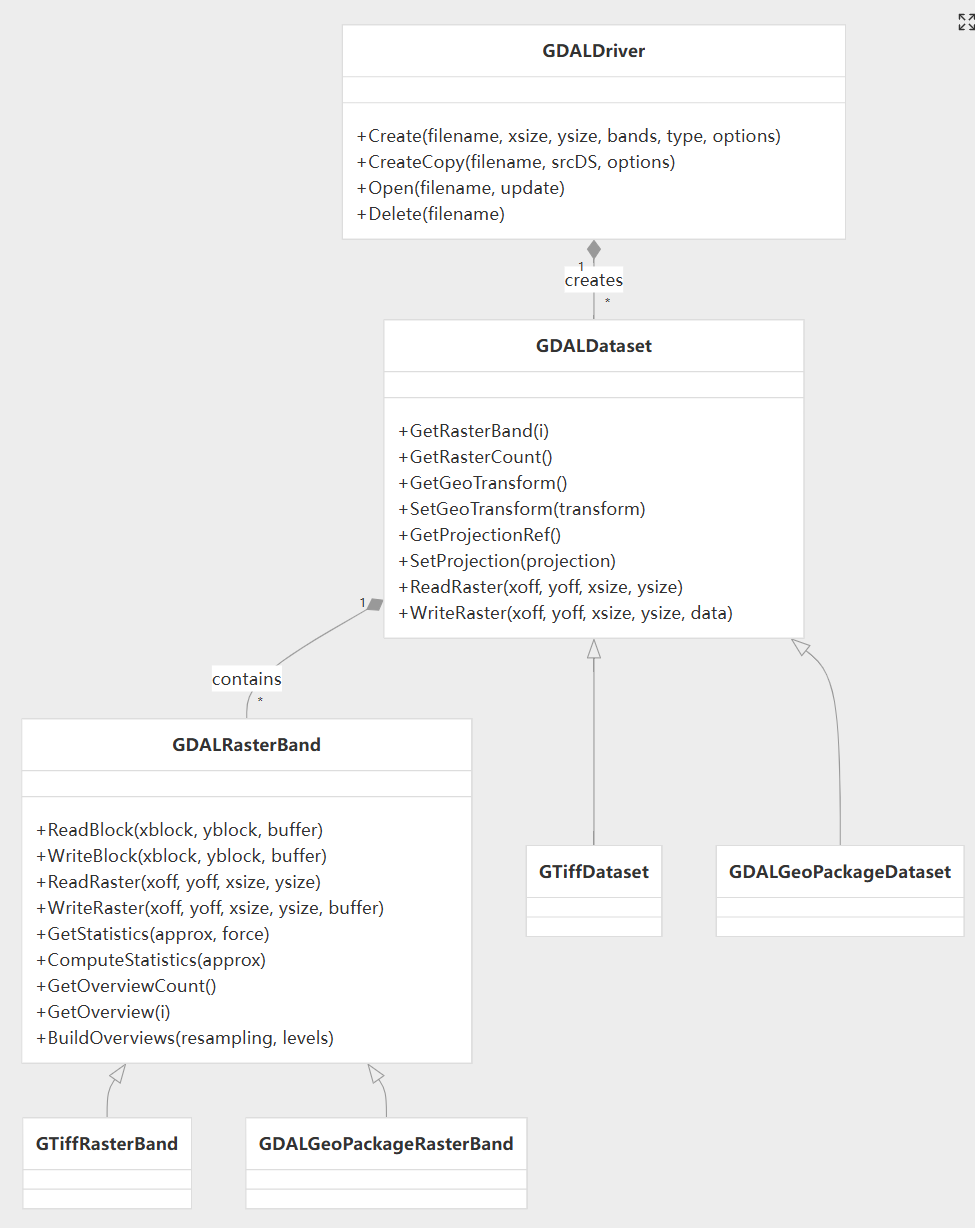

GDAL 使用分层模型来访问栅格数据：

image-20250711143350057

矢量数据模型（OGR）

OGR 为矢量数据提供了类似的分层模型：

image-20250711143526519

关键格式驱动程序

GDAL 通过其驱动程序架构支持多种地理空间格式。以下是主要格式驱动程序：

GeoTIFF（GTiff）

GeoTIFF 是地理参考栅格图像的主要格式，其功能包括：

  • 支持各种压缩方法（LZW、DEFLATE、JPEG、WEBP）
  • 多分辨率访问的内部和外部概览
  • 云优化 GeoTIFF (COG) 创建
  • 地理空间元数据处理
  • 支持各种位深度和数据类型

GPKG

GeoPackage 是基于 SQLite 的 OGC 标准，可以存储栅格和矢量数据：

  • 基于 SQLite 的格式，具有空间扩展

  • 支持栅格图块和矢量特征

  • 内置空间索引

  • 标准化元数据表

云优化 GeoTIFF (COG)

COG 是一种针对云和 Web 访问进行了优化的 GeoTIFF 格式：

  • HTTP 范围请求支持部分文件访问
  • 内部瓷砖组织与概览
  • 页脚带有与图块的偏移，以便快速访问
  • 用于并行处理的结构元数据

Python 集成

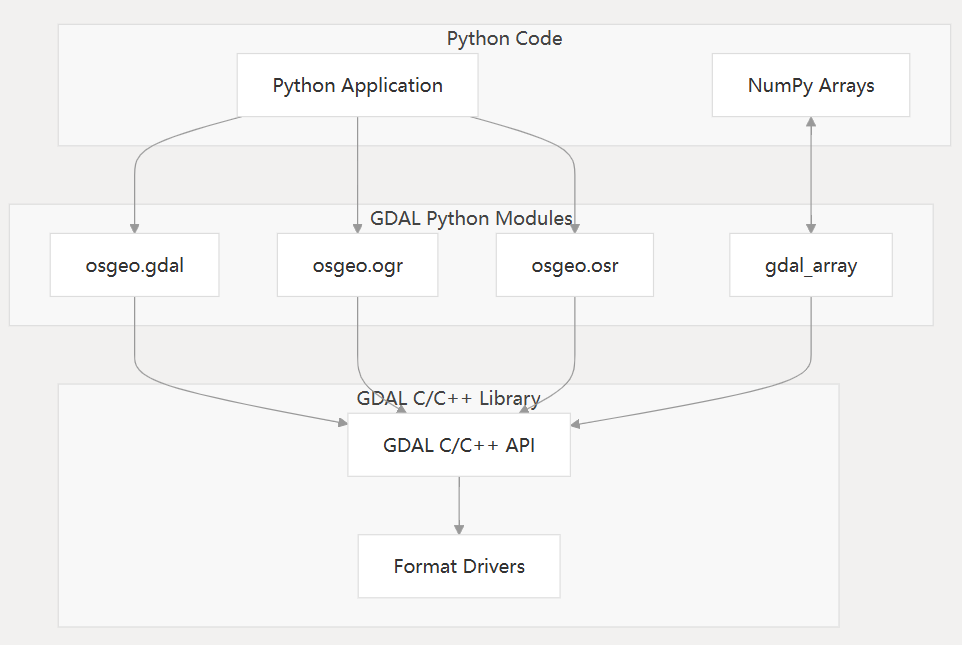

GDAL 通过 SWIG 提供全面的 Python 绑定：

image-20250711143702834

常见操作

操作 栅格（GDAL） 矢量（OGR）
打开数据集 GDALOpen() OGROpen()
创建数据集 GDALDriver::Create() OGRSFDriver::CreateDataSource()
复制数据集 GDALDriver::CreateCopy() OGRSFDriver::CopyDataSource()
读取数据 GDALRasterBand::ReadRaster() OGRLayer::GetNextFeature()
写入数据 GDALRasterBand::WriteRaster() OGRLayer::CreateFeature()
空间参考 GetProjectionRef()，SetProjection() OGRLayer::GetSpatialRef()，SetSpatialRef()
转型 GDALCreateGenImgProjTransformer() OGRGeometry::Transform()
过滤 不适用 OGRLayer::SetSpatialFilter()，SetAttributeFilter()
统计数据 GDALRasterBand::GetStatistics() OGRLayer::GetFeatureCount()
概述 GDALRasterBand::BuildOverviews() 不适用

命令行实用程序

GDAL 提供了许多用于数据处理的命令行实用程序：

  • gdalinfo：显示有关栅格数据集的信息
  • gdal_translate：在格式之间转换栅格数据
  • gdalwarp：重新投影栅格数据
  • gdalbuildvrt：创建虚拟数据集
  • gdaladdo：向栅格数据集添加概览
  • ogrinfo：显示有关矢量数据集的信息
  • ogr2ogr：在格式之间转换矢量数据
  • gdal：统一命令行界面（在新版本中引入）

结论

GDAL 是一个用于处理地理空间数据的综合库，其架构灵活，基于抽象数据模型和特定格式的驱动程序。

其统一的 API 允许应用程序处理多种数据格式，而无需编写特定格式的代码，同时其专用功能可处理地理空间数据的复杂性，例如投影、变换和元数据。

该库广泛应用于 GIS 软件、遥感应用、Web 地图服务以及涉及空间数据的科学计算。
