制作遥感标签样本的一般流程

ytkz2025-01-012025-01-02

制作遥感标签样本，可以分为3个步骤：

1.画矢量

2.矢量转栅格

3.分块分割影像

画矢量

这个步骤是最耗费时间的、最麻木的一个过程。

一般是在arcgis勾画目标的轮廓。

矢量的格式一般为shp，而深度学习输入数据一般为栅格，如png、bmp等等。

所以需要对矢量进行转换，即下一步。

矢量转栅格

我写好了python代码，代码大概50行左右，很短。小白可以参考。

再详细记录这个矢量转栅格的过程。

首先在arcgis新建一个字段叫做ID,字段的名字我是随便起的，你可以起其他的名字，无所谓的。

对这个字段赋值。赋值的大小，由你的需求决定，由你的深度学习预设的标签样本决定。

如果是目标只有一类，我一般赋值为255。

举个例子，底图如下。

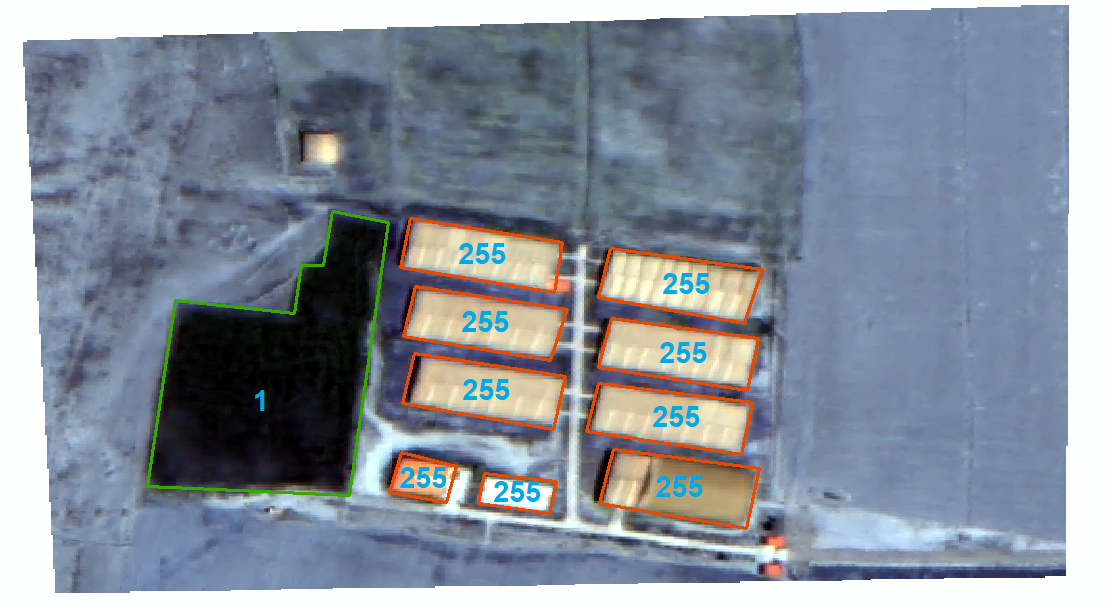

我们要勾画植被、建筑物，勾画后的矢量如下：

属性表如下：

from osgeo import gdal, ogr


def shp_to_tiff(shp_file, refore_tif, output_tiff, type='int'):
    '''
    函数作用：将shp文件转换成tif文件

    形参解释：
    shp_file: shp文件路径
    reference_tif: 参考tif文件路径
    output_tiff: 输出tif文件路径
    type: 输出tif文件类型，int为整型，float为浮点型

    注意：    shp文件和tif文件的投影必须一致
    '''
    # 读取shp文件
    driver = ogr.GetDriverByName("ESRI Shapefile")
    data_source = driver.Open(shp_file, 1)
    # 获取图层文件对象
    shp_layer = data_source.GetLayer()

    img = gdal.Open(refore_tif)
    projection = img.GetProjection()
    transform = img.GetGeoTransform()
    cols = img.RasterXSize
    rows = img.RasterYSize

    # 根据模板tif属性信息创建对应标准的目标栅格
    if type == 'int':
        target_ds = gdal.GetDriverByName('GTiff').Create(output_tiff, cols, rows, 1, gdal.GDT_Byte)
    elif type == 'float':
        target_ds = gdal.GetDriverByName('GTiff').Create(output_tiff, cols, rows, 1, gdal.GDT_Float32)


    target_ds.SetGeoTransform(transform)
    target_ds.SetProjection(projection)

    band = target_ds.GetRasterBand(1)
    # 设置背景数值
    NoData_value = 0
    band.SetNoDataValue(NoData_value)
    band.FlushCache()

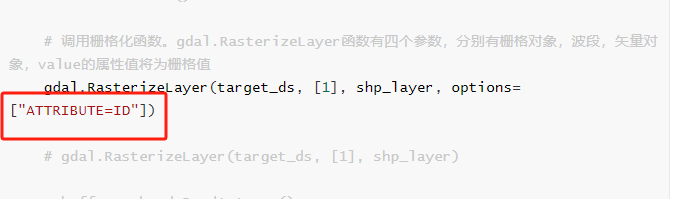

    # 调用栅格化函数。gdal.RasterizeLayer函数有四个参数，分别有栅格对象，波段，矢量对象，value的属性值将为栅格值
    gdal.RasterizeLayer(target_ds, [1], shp_layer, options=["ATTRIBUTE=ID"])

    # gdal.RasterizeLayer(target_ds, [1], shp_layer)

    y_buffer = band.ReadAsArray()
    target_ds.WriteRaster(0, 0, cols, rows, y_buffer.tobytes())
    target_ds = None  # todo 释放内存，只有强制为None才可以释放干净
    del target_ds, shp_layer

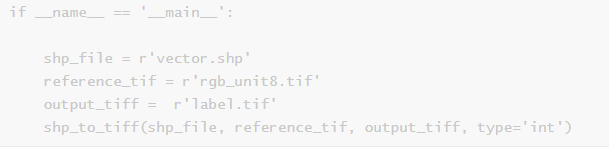

if __name__ == '__main__':

    shp_file = r'vector.shp'
    reference_tif = r'rgb_unit8.tif'
    output_tiff =  r'label.tif'
    shp_to_tiff(shp_file, reference_tif, output_tiff, type='int')
