获取遥感影像的真正的顶点

遥感影像的真正的顶点

image-20250218114939617

如上图所示,红色的四个点是遥感影像中的真正的顶点,指的是影像有效区域的边界点,而非无效值(如NoData或背景值)的顶点。

而蓝色的四个点,影像的地理范围(边界)的角点。这些顶点是影像的四个角点(左上、右上、右下、左下),表示影像的地理范围。与影像的有效区域无关,即使影像中有大量无效值(如NoData),GDAL的顶点仍然是影像的四个角点。

GDAL只保存左上角信息,其余三个角通过基于影像的地理坐标(经纬度或投影坐标)计算的。

代码如下:

from osgeo import gdal

# 打开影像
dataset = gdal.Open('image.tif')
width = dataset.RasterXSize
height = dataset.RasterYSize
geotransform = dataset.GetGeoTransform()

# 计算四个角点的坐标
corners = [
    (geotransform[0], geotransform[3]),
    (geotransform[0] + width * geotransform[1], geotransform[3]),
    (geotransform[0] + width * geotransform[1], geotransform[3] + height * geotransform[5]),
    (geotransform[0], geotransform[3] + height * geotransform[5])
]
print("GDAL顶点坐标:", corners)

区别总结

特性 真正的顶点 GDAL中的顶点
定义 有效区域的边界顶点 影像地理范围的四个角点
与无效值的关系 仅包含有效区域的顶点 与无效值无关,始终是四个角点
数量 取决于有效区域的形状,可能不止四个点 固定为四个点
用途 裁剪、几何校正、有效区域分析 地理范围计算、影像配准
获取方法 图像处理(如OpenCV) GDAL库的地理变换信息

示例对比

  • 真正的顶点
    • 如果影像中有一个不规则的有效区域(如一个湖泊),真正的顶点是这个湖泊边界的角点。
    • 这些顶点是通过图像处理技术提取的。
  • GDAL中的顶点
    • 无论影像中有效区域是什么形状,GDAL的顶点始终是影像的四个角点。
    • 这些顶点是基于影像的地理坐标计算的。

真正顶点的获取

代码如下:

#!/usr/bin/env python
# -*- coding: utf-8 -*-
# @Time : 2025/2/18 11:32
# @File : get_vertex_point.py
'''

'''

import numpy as np

from osgeo import gdal


# DatasetInfo:遥感影像的属性,增加“获取源影像的非无效值的顶点坐标”
class DatasetInfo():
    def __init__(self, path, type=True):
        '''
        @param path: 影像路径
        @param num: 是否获取顶点坐标
        '''
        # 调用父类的构函
        self.dataset = gdal.Open(path)
        self.rows = self.dataset.RasterYSize  # todo  图像宽度
        self.cols = self.dataset.RasterXSize  # todo  图像长度
        self.bands = self.dataset.RasterCount  # TODO 图像波段数量
        self.proj = self.dataset.GetProjection()  # todo 地图投影信息
        self.geotrans = self.dataset.GetGeoTransform()  # todo 仿射矩阵
        self.longitude = self.geotrans[0]  # todo 经度
        self.latitude = self.geotrans[3]  # todo 纬度
        self.pixelWidth = self.geotrans[1]  # todo x轴空间间隔
        self.pixelHeight = self.geotrans[5]
        if type==True:
            try:
                self.vertex_coordinates_info = self.vertex_coordinates()
            except:
                print('vertex_coordinates of DatasetInfo have error.')

    def vertex_coordinates(self):
        '''
        获取源影像的非无效值的顶点坐标
        输入影像的格式为  必定存在无效值的影像
        @return:
        '''
        # ds = gdal.Open(path)
        data = self.dataset.GetRasterBand(1).ReadAsArray()
        nandata = data[0, 0]
        result = []
        # for i in range(self.rows):
        conditions = 0
        i = 0
        while conditions == 0:

            data1 = data[i, :]
            if np.mean(data1) != nandata:
                for j in range(self.cols):
                    if data1[j] != nandata:
                        print(data1[j])
                        result.append([i, j])
                        conditions = 1
                        break
            i += 1
        conditions = 0
        j = 0
        while conditions == 0:

            data1 = data[:, j]
            if np.mean(data1) != nandata:
                for i in range(self.rows):
                    if data1[i] != nandata:
                        print(data1[i])
                        result.append([i, j])
                        conditions = 1
                        break
            j += 1
        conditions = 0
        i = self.rows
        while conditions == 0:


            data1 = data[i - 1, :]
            if np.mean(data1) != nandata:
                for j in range(self.cols):
                    if data1[j] != nandata:
                        print(data1[j])
                        result.append([i, j])
                        conditions = 1
                        break
            i -= 1
        conditions = 0
        j = self.cols
        while conditions == 0:


            data1 = data[:, j - 1]
            if np.mean(data1) != nandata:
                for i in range(self.rows - 1, 0, -1):
                    if data1[i] != nandata:
                        print(data1[i])
                        result.append([i, j])
                        conditions = 1
                        break
            j -= 1
        return result


if __name__ == "__main__":

    file = r'D:\orth.tif'
    result = DatasetInfo(file)
    print(result.vertex_coordinates_info)

改进

上面的代码,得到的是影像有效范围的四个图像坐标点,一般来说,我们需要的影像的地理坐标点。所以我们再进一步把图像坐标转换为地理坐标。

整体代码如下:

#!/usr/bin/env python
# -*- coding: utf-8 -*-
# @Time : 2025/2/27 09:25
# @File : get_vertex_point.py

"""
获取遥感影像非无效值的顶点坐标
依赖库:numpy, gdal (osgeo)
"""

import numpy as np
from osgeo import gdal


class DatasetInfo:
    """遥感影像属性类,用于获取影像元数据及非无效值顶点坐标"""

    def __init__(self, path, get_vertices=True):
        """
        初始化影像数据集
        Args:
            path (str): 影像文件路径
            get_vertices (bool): 是否计算顶点坐标,默认为True
        """
        # 打开数据集并获取基本属性
        self.dataset = gdal.Open(path)
        self.rows = self.dataset.RasterYSize  # 图像高度(行数)
        self.cols = self.dataset.RasterXSize  # 图像宽度(列数)
        self.bands = self.dataset.RasterCount  # 波段数
        self.proj = self.dataset.GetProjection()  # 投影信息
        self.geotrans = self.dataset.GetGeoTransform()  # 仿射变换参数

        # 提取地理坐标信息
        self.longitude = self.geotrans[0]  # 左上角经度
        self.latitude = self.geotrans[3]  # 左上角纬度
        self.pixelWidth = self.geotrans[1]  # 像素宽度(x方向)
        self.pixelHeight = self.geotrans[5]  # 像素高度(y方向,通常为负值)

        # 可选计算顶点坐标
        if get_vertices:
            try:
                self.vertex_coordinates_info = self.vertex_coordinates()
                self.vertex_geo_coordinates()
            except Exception as e:
                print(f'Error in vertex_coordinates calculation: {e}')

    def vertex_coordinates(self):
        """
        获取影像非无效值的顶点坐标(从四条边向内搜索第一个非无效值点)
        Returns:
            list: 包含四个顶点坐标的列表,每个坐标为[i, j]形式
        """
        # 读取第一个波段的数据
        data = self.dataset.GetRasterBand(1).ReadAsArray()
        nodata_value = data[0, 0]  # 假设左上角值为无效值
        result = []

        # 1. 从上向下扫描顶部边
        i, found = 0, False
        while not found and i < self.rows:
            row_data = data[i, :]
            if np.mean(row_data) != nodata_value:
                for j in range(self.cols):
                    if row_data[j] != nodata_value:
                        print(f"Top edge value: {row_data[j]}")
                        result.append([i, j])
                        found = True
                        break
            i += 1

        # 2. 从左向右扫描左侧边
        j, found = 0, False
        while not found and j < self.cols:
            col_data = data[:, j]
            if np.mean(col_data) != nodata_value:
                for i in range(self.rows):
                    if col_data[i] != nodata_value:
                        print(f"Left edge value: {col_data[i]}")
                        result.append([i, j])
                        found = True
                        break
            j += 1

        # 3. 从下向上扫描底部边
        i, found = self.rows, False
        while not found and i > 0:
            row_data = data[i - 1, :]
            if np.mean(row_data) != nodata_value:
                for j in range(self.cols):
                    if row_data[j] != nodata_value:
                        print(f"Bottom edge value: {row_data[j]}")
                        result.append([i, j])
                        found = True
                        break
            i -= 1

        # 4. 从右向左扫描右侧边
        j, found = self.cols, False
        while not found and j > 0:
            col_data = data[:, j - 1]
            if np.mean(col_data) != nodata_value:
                for i in range(self.rows - 1, -1, -1):
                    if col_data[i] != nodata_value:
                        print(f"Right edge value: {col_data[i]}")
                        result.append([i, j])
                        found = True
                        break
            j -= 1

        return result
    def geo_coordinates(self, i, j):
        """
        将图像坐标转换为地理坐标
        Args:
            i (int): 图像行索引
            j (int): 图像列索引
        Returns:
            tuple: 包含地理坐标的元组 (longitude, latitude)
        """
        longitude = self.longitude + j * self.pixelWidth
        latitude = self.latitude + i * self.pixelHeight
        return longitude, latitude

    def vertex_geo_coordinates(self):
        """
        获取影像非无效值的顶点地理坐标
        Returns:
            list: 包含四个顶点地理坐标的列表,每个坐标为[longitude, latitude]形式
        """
        self.vertex_geo_coordinates_info = []
        for i, j in self.vertex_coordinates_info:
            self.vertex_geo_coordinates_info.append(self.geo_coordinates(i, j))




if __name__ == "__main__":
    file_path = r'D:\orth.tif'
    dataset = DatasetInfo(file_path)
    print("Vertex coordinates:", dataset.vertex_coordinates_info)

可视化

为了将四个地理坐标点可视化,可以用Python的matplotlib库绘制出来。以下是实现代码:

#!/usr/bin/env python
# -*- coding: utf-8 -*-
"""
绘制由经纬度坐标定义的多边形
依赖库:matplotlib
"""

import matplotlib.pyplot as plt

# 定义四个顶点坐标
coordinates = [
    (98.845352, 40.200816),              # 点1
    (98.787688, 40.005784000000006),     # 点2
    (99.051168, 39.959368000000005),     # 点3
    (99.10960800000001, 40.154368000000005)  # 点4
]

# 解包经度和纬度
longitudes, latitudes = zip(*coordinates)

# 为了闭合多边形,将第一个点添加到末尾
longitudes = list(longitudes) + [longitudes[0]]
latitudes = list(latitudes) + [latitudes[0]]

# 创建图形
plt.figure(figsize=(8, 6))
plt.plot(longitudes, latitudes, 'b-', label='Polygon')  # 蓝色线条绘制多边形
plt.scatter(longitudes[:-1], latitudes[:-1], c='red', label='Vertices')  # 红色点标记顶点
plt.grid(True)
plt.xlabel('Longitude')
plt.ylabel('Latitude')
plt.title('Polygon Defined by Given Coordinates')
plt.legend()

# 显示图形
plt.show()

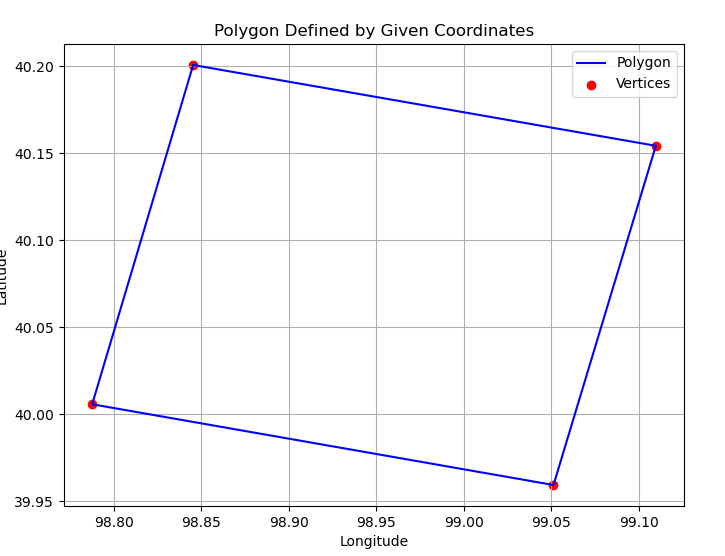

输出结果

image-20250227095140251

运行代码后,你会看到一个窗口显示由这四个点构成的多边形。横轴为经度(Longitude),纵轴为纬度(Latitude),顶点用红点标记,多边形边框用蓝色线条绘制。
