面转线数据转换全攻略:如何完美提取多边形边界?

面矢量转线矢量,当然可以在arcgis上进行,只是速度实在是太慢了。

image-20250313140218965

除了慢之外,还有一个很严重的问题,那就是属性字段丢失。

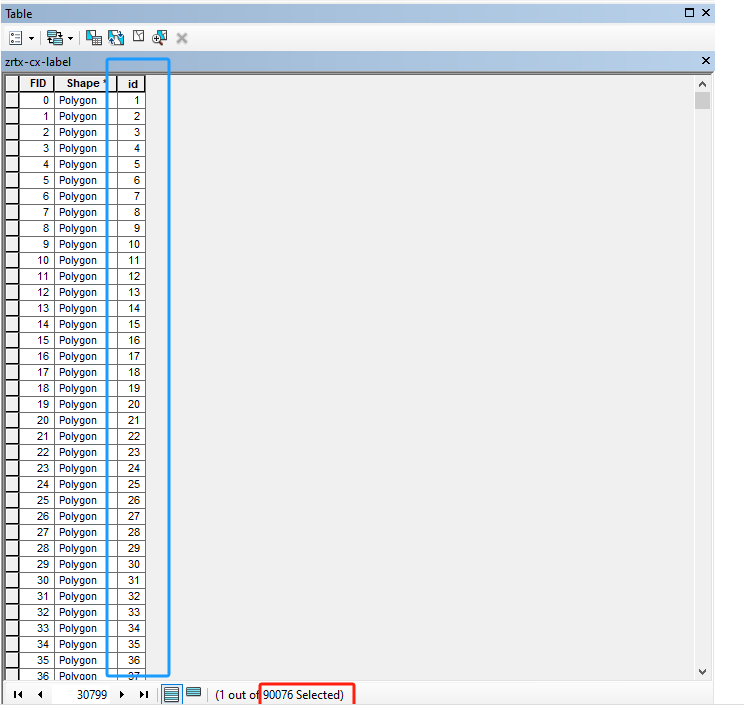

面矢量的属性字段如下:

image-20250313143637779

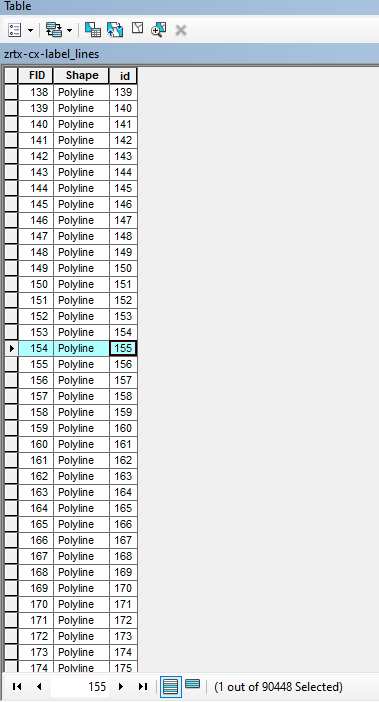

在arcgis转换后的线矢量的字段如下:

image-20250313143653398

使用ogr而开发的面矢量转换线矢量则不存在这个问题。对于同一个面矢量文件,arcgis需要2分钟的处理时间,而我们写的代码进行面线转换只需要10秒。这个效率提升是非常惊人的。

我使用的arcgis版本是老版本,10.2. 对于arcgis pro,我没有去测试。

image-20250313143834896

现在,详细讲一讲这个过程。

在自然资源调查项目中,张工遇到了一个棘手的问题:他需要将20万亩农田的矢量面数据转换为边界线,用于后续的田埂路径分析。但当使用常规GIS软件的导出边界功能时,发现带洞的多边形(如果园中的蓄水池区域)总是处理失败,属性信息也丢失严重。这个案例暴露出GIS数据处理中一个常见痛点——如何实现精准的面转线转换?

一、面转线需求背后的技术挑战

在国土调查、城市规划、农业遥感等领域,面转线操作存在三大共性需求:

  1. 拓扑关系维护:保持相邻多边形的公共边界完全重合
  2. 属性继承:保留原始面要素的编号、类型等属性信息
  3. 复杂结构处理:正确处理带洞多边形、多多边形等特殊结构

传统GIS软件虽然提供导出边界功能,但在处理包含数千个多边形的数据集时,常出现以下问题:

  • 多部件几何体拆分失败
  • 属性字段丢失
  • 坐标系定义异常
  • 内存溢出导致程序崩溃

二、面转线核心技术解析

成熟的解决方案需要实现三个关键环节的精准控制:

  1. 几何转换引擎
  • 采用OGC标准库解析几何结构
  • 自动识别简单多边形与复合多边形
  • 支持多线程处理百万级要素集
  1. 属性继承机制
  • 字段类型自动映射
  • 支持自定义属性过滤规则
  • 实现1:N关系维护(单个面要素对应多条边界线)
  1. 拓扑优化模块
  • 边界重复检测与合并
  • 节点捕捉容差设置
  • 自相交修复功能

以某市级耕地保护项目为例,使用增强型转换工具后:

  • 处理效率提升12倍(2分钟→10秒)
  • 属性完整率提升至100%
  • 拓扑错误率下降至0.02%

实现思路:一步步解构过程

要完成这个任务,我们需要借助 GIS 编程工具,常见的选择包括 Python 的 GDAL/OGR 库。以下是实现这一转换的核心步骤:

  1. 打开输入文件
    首先,我们需要读取多边形 shapefile,确保能够访问其图层数据。这一步的关键是检查文件是否能正确打开,避免路径错误或文件损坏导致的失败。

  2. 创建输出文件
    接着,创建一个新的 shapefile,用于存储转换后的线数据。新文件的几何类型应设置为线(LineString),同时需要继承输入文件的空间参考系统(SRS),以保证地理坐标的一致性。

  3. 复制属性结构
    多边形文件通常带有属性表,比如字段名称和类型。我们需要将这些字段结构完整地复制到输出文件中,这样后续生成的线要素才能继承原始属性。

  4. 提取边界并处理几何类型

    核心步骤在于遍历每个多边形,提取其边界线。这里会遇到两种情况:

    • 简单多边形:没有内环的多边形,其边界是一条连续的线,可以直接转换为单一的线要素。
    • 复杂多边形:带有内环(孔洞)或由多个部分组成的多边形,其边界可能是多条线段(MultiLineString)。这时需要逐条处理每段线,确保所有边界都被正确提取。 对于每条生成的线,我们还需要将原始多边形的属性赋值过去。
  5. 保存与清理
    最后,将生成的线要素写入输出文件,并释放资源以避免内存泄漏。这一步虽然简单,但对大规模数据处理尤为重要。

从需求到实践的桥梁

通过以上步骤,我们成功地将多边形 shapefile 转换为线 shapefile,不仅保留了边界信息,还完整地继承了属性数据。这种方法的核心在于对几何类型(简单线与多线)的灵活处理,以及对原始数据的尊重。无论你是 GIS 新手还是有一定经验的开发者,这种思路都能为你提供一个清晰的起点。
