ytkz引言
点云技术正在重塑我们对现实世界的数字化理解，从自动驾驶的感知系统到数字孪生的虚拟建模，这项技术无处不在。对于初学者来说，理解点云文件的本质、格式以及处理逻辑，是迈向三维视觉领域的第一步。本文以一个简单的XYZ文件为例，深入解析点云的特性，并为“小白”提供循序渐进的学习建议，助你轻松入门。
点云的定义与本质
点云是一种三维数据形式，由大量空间坐标点组成。每个点通常包含x、y、z坐标，有时还会附带额外属性，比如颜色、反射强度或法向量。
例如，一行点云数据可能是“2.75421051 -4.75981225 -6.44403559 8 12 13”，其中前三列表示空间位置，后三列是RGB颜色值（范围0-255）。与传统的3D模型（通过三角面片描述表面）不同，点云没有网格结构，完全依靠离散的点来表达物体的形态。
点云数据通常来源于3D扫描设备（如激光雷达）或摄影测量软件，应用范围涵盖3D CAD建模、地理信息系统（GIS）和质量检测等领域。尽管点云看似是一堆杂乱无章的点，但其中蕴含着“隐藏的秩序”：
- 空间参考系：所有点的坐标都基于某个坐标系，比如设备局部坐标系（以设备为原点0, 0, 0）或地理坐标系（如WGS84，用于地图测绘）。
- 采集逻辑：点的排列顺序反映了扫描方式。例如，激光雷达按扫描线记录点，深度相机则按帧结构存储。

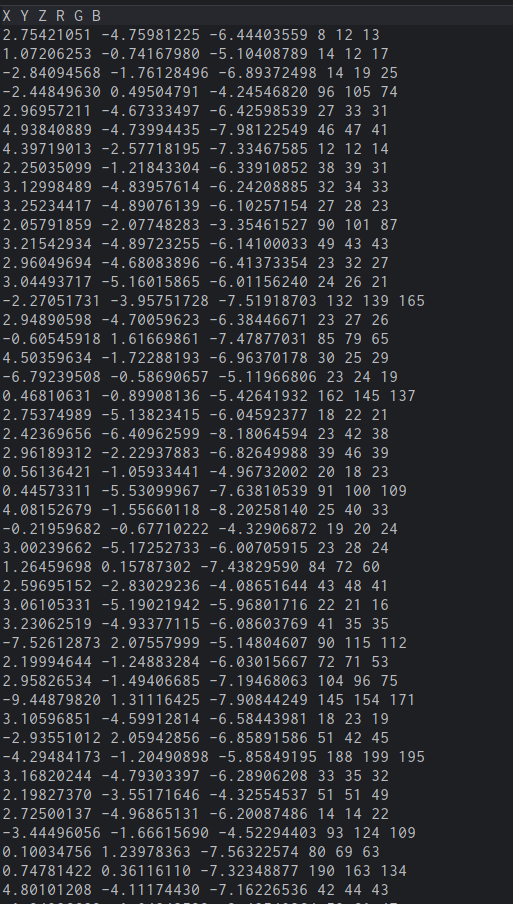

假设某文件中第一行和第五行的X、Y、Z值接近，且颜色相似，这些点可能属于同一物体表面。加载到可视化工具后，这些点就能自动组成三维结构。以下是一个xyz点云文件：
点云文件格式与分类
点云文件的格式多种多样，适应不同的应用场景。以XYZ文件为例，它属于基础型格式，简单轻便，但也有局限性：
- 研究表明，XYZ格式通常是ASCII文本，每行代表一个点，列之间用空格或逗号分隔。除了基本的x、y、z坐标，它还可以扩展存储颜色等属性。
- 有时会误认为XYZ只存坐标，但实际上它能携带更多信息，比如RGB值。
点云文件大致可分为两类：
- 基础型：如XYZ，适合快速交换数据。缺点是没有元数据（比如坐标系信息），需要额外说明。
- 扩展型：如PLY、PCD、LAS，能存储颜色、法向量等丰富信息，功能更强大。
以下是常见格式的对比：
| 格式 | 类型 | 特点 | 应用场景 |
|---|---|---|---|
| XYZ | ASCII文本 | 简单、轻量，可扩展（如含RGB） | 数据交换，初学者学习 |
| PLY | ASCII/二进制 | 支持自定义属性（如颜色、法向量） | 三维重建，研究 |
| PCD | 二进制为主 | 分有序/无序，适合实时处理 | 机器人，计算机视觉 |
| LAS | 二进制 | 带地理元数据，专为LiDAR设计 | 测绘，地质勘探 |
- PLY适合三维重建，能灵活存储多种属性。
- PCD广泛用于机器人操作系统（ROS），支持实时处理。
- LAS则是测绘和林业领域的标配，专为激光雷达数据设计。
处理与可视化：从数据到三维场景
处理点云需要专用工具，常见的包括CloudCompare和Open3D：
- CloudCompare：一款开源软件，支持点云的可视化、编辑和分析。导入一个XYZ文件后，可以看到7个点散布在三维空间，颜色各异（比如RGB为96,105,74的点呈现浅绿色）。如果数据来自激光雷达，可能会观察到“近密远疏”现象——靠近设备时点密集，远处则稀疏，这是激光扫描的典型特征。
在CloudCompare打开xyz文件，如下所示：

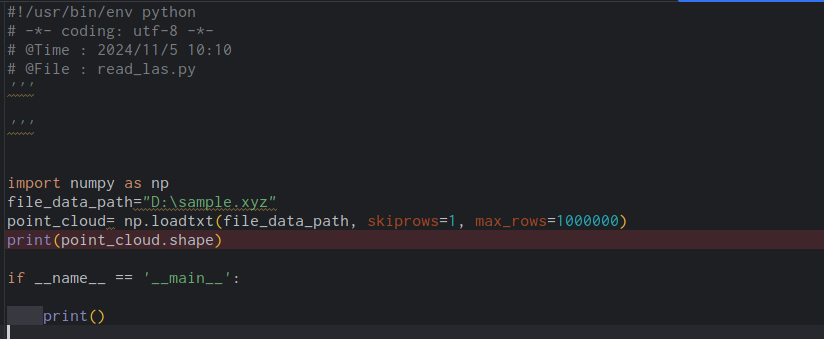

代码示例：用Python加载点云数据：
import numpy as np file_data_path = "D:\sample.xyz" point_cloud = np.loadtxt(file_data_path, skiprows=1, max_rows=1000000) print(point_cloud.shape)
- 可视化原理：工具通过透视投影将三维点映射到二维屏幕，用户可以旋转、缩放，观察点的分布。比如，若Z值在-4到-8之间，这些点可能构成一个向下倾斜的平面或物体的一部分。
点云处理的关键步骤
从原始点云到生成实用模型，通常需要以下步骤：
- 去噪：剔除离群点（比如扫描误差产生的孤立点），确保数据干净。
- 配准：如果有多份点云（比如从不同角度扫描），需要将它们对齐到同一坐标系。
- 重建：通过算法生成表面（比如三角化），或者直接分析点云数据。
- 应用：计算物体体积、识别形状，服务于自动驾驶、数字孪生等场景。
结论
本文以一个XYZ文件为例，深入浅出地解析了点云的本质、格式和处理逻辑，非常适合初学者入门。
点云技术潜力巨大，掌握其原理和工具，就能打开三维视觉的大门。建议多动手实践，从小数据开始，逐步深入，探索更多令人兴奋的应用场景。
