对模型结构 UNetWithAttention 的详细讲解

class PAM_Module(nn.Module):
    """Position Attention Module"""
    def __init__(self, in_dim):
        super(PAM_Module, self).__init__()
        self.chanel_in = in_dim
        self.query_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim//8, kernel_size=1)
        self.key_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim//8, kernel_size=1)
        self.value_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim, kernel_size=1)
        self.gamma = nn.Parameter(torch.zeros(1))
        self.softmax = nn.Softmax(dim=-1)

    def forward(self, x):
        m_batchsize, C, height, width = x.size()
        proj_query = self.query_conv(x).view(m_batchsize, -1, width*height).permute(0, 2, 1)
        proj_key = self.key_conv(x).view(m_batchsize, -1, width*height)
        energy = torch.bmm(proj_query, proj_key)
        attention = self.softmax(energy)
        proj_value = self.value_conv(x).view(m_batchsize, -1, width*height)
        out = torch.bmm(proj_value, attention.permute(0, 2, 1))
        out = out.view(m_batchsize, C, height, width)
        out = self.gamma * out + x
        return out

class CAM_Module(nn.Module):
    """Channel Attention Module"""
    def __init__(self, in_dim):
        super(CAM_Module, self).__init__()
        self.chanel_in = in_dim
        self.gamma = nn.Parameter(torch.zeros(1))
        self.softmax = nn.Softmax(dim=-1)

    def forward(self, x):
        m_batchsize, C, height, width = x.size()
        proj_query = x.view(m_batchsize, C, -1)
        proj_key = x.view(m_batchsize, C, -1).permute(0, 2, 1)
        energy = torch.bmm(proj_query, proj_key)
        energy_new = torch.max(energy, -1, keepdim=True)[0].expand_as(energy) - energy
        attention = self.softmax(energy_new)
        proj_value = x.view(m_batchsize, C, -1)
        out = torch.bmm(attention, proj_value)
        out = out.view(m_batchsize, C, height, width)
        out = self.gamma * out + x
        return out

# ------------------- Enhanced U-Net Model -------------------
class DoubleConv(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(DoubleConv, self).__init__()
        self.conv = nn.Sequential(
            nn.Conv2d(in_channels, out_channels, 3, padding=1, bias=False),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(out_channels, out_channels, 3, padding=1, bias=False),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        return self.conv(x)

class UNetWithAttention(nn.Module):
    def __init__(self, in_channels=3, out_channels=1, features=[64, 128, 256, 512]):
        super(UNetWithAttention, self).__init__()
        self.downs = nn.ModuleList()
        self.ups = nn.ModuleList()
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2)

        # Down part
        for feature in features:
            self.downs.append(DoubleConv(in_channels, feature))
            in_channels = feature

        # Bottleneck with attention
        self.bottleneck = DoubleConv(features[-1], features[-1]*2)
        self.pam = PAM_Module(features[-1]*2)
        self.cam = CAM_Module(features[-1]*2)

        # Up part
        for feature in reversed(features):
            self.ups.append(
                nn.ConvTranspose2d(
                    feature*2, feature, kernel_size=2, stride=2
                )
            )
            self.ups.append(DoubleConv(feature*2, feature))

        self.final_conv = nn.Conv2d(features[0], out_channels, kernel_size=1)

    def forward(self, x):
        skip_connections = []

        # Downsampling
        for down in self.downs:
            x = down(x)
            skip_connections.append(x)
            x = self.pool(x)

        # Bottleneck with attention
        x = self.bottleneck(x)
        x = self.pam(x)
        x = self.cam(x)

        # Upsampling
        skip_connections = skip_connections[::-1]
        for idx in range(0, len(self.ups), 2):
            x = self.ups[idx](x)
            skip_connection = skip_connections[idx//2]
            if x.shape != skip_connection.shape:
                x = F.interpolate(x, size=skip_connection.shape[2:], mode='bilinear', align_corners=True)
            concat_skip = torch.cat((skip_connection, x), dim=1)
            x = self.ups[idx+1](concat_skip)

        return self.final_conv(x)

这段代码实现了一个基于 U-Net 的分割模型，结合了注意力机制（PAM 和 CAM），用于图像分割任务（如农田分割）。以下是对模型结构 UNetWithAttention 的详细讲解，涵盖其组成部分、工作原理和设计意图。

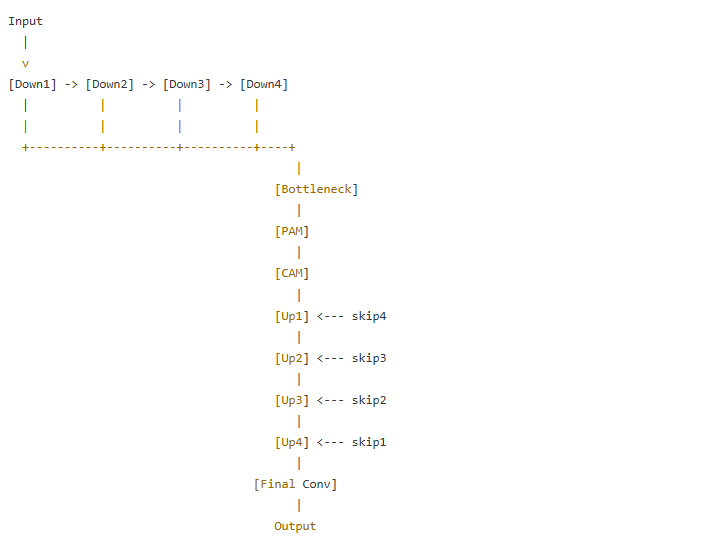

image-20250415163501556

1. 模型概述

UNetWithAttention 是一个改进的 U-Net 模型，专门为图像分割任务设计。它继承了 U-Net 的经典编码器-解码器结构，同时在瓶颈层加入了 位置注意力模块（PAM） 和 通道注意力模块（CAM），以增强特征提取能力。模型的输入是 RGB 图像（3 通道），输出是单通道的分割掩码（二值化预测）。

模型的核心结构包括：

  • 编码器（Downsampling Path）：通过卷积和池化操作逐步提取高级特征。
  • 瓶颈层（Bottleneck）：结合注意力机制增强特征表达。
  • 解码器（Upsampling Path）：通过上采样和跳跃连接恢复空间分辨率。
  • 最终输出层：生成分割掩码。

2. 模型结构详解

2.1 整体架构

模型定义在 UNetWithAttention 类中，构造函数初始化了以下参数：

  • in_channels：输入通道数，默认为 3（RGB 图像）。
  • out_channels：输出通道数，默认为 1（单通道分割掩码）。
  • features：编码器和解码器每层的特征通道数，默认为 [64, 128, 256, 512]。

模型由以下模块组成：

  • downs：编码器模块列表，包含下采样操作。
  • ups：解码器模块列表，包含上采样和特征融合操作。
  • pool：最大池化层，用于下采样。
  • bottleneck：瓶颈层，包含双重卷积和注意力机制。
  • pam 和 cam：位置和通道注意力模块。
  • final_conv：最终的 1x1 卷积层，生成分割掩码。

2.2 子模块详解

2.2.1 DoubleConv 模块

DoubleConv 是模型的基础构建块，广泛用于编码器、解码器和瓶颈层。它的结构是一个双重卷积块：

  • 结构：
    • 第一个 3x3 卷积（Conv2d），无偏置，保持特征图大小（padding=1）。
    • 批归一化（BatchNorm2d），稳定训练。
    • ReLU 激活函数（ReLU），引入非线性。
    • 第二个 3x3 卷积，同样无偏置，保持特征图大小。
    • 批归一化。
    • ReLU 激活。
  • 作用：
    • 通过两次卷积增加网络深度，增强特征提取能力。
    • 批归一化和 ReLU 提高训练稳定性和非线性表达。
  • 输入输出：
    • 输入：in_channels 通道的特征图。
    • 输出：out_channels 通道的特征图。
2.2.2 PAM_Module（位置注意力模块）

PAM_Module 是一个空间注意力机制，用于增强模型对空间位置关系的建模能力。

  • 结构：
    • 查询（Query）分支：1x1 卷积将输入通道数从 in_dim 降到 in_dim//8。
    • 键（Key）分支：1x1 卷积，同样降维。
    • 值（Value）分支：1x1 卷积保持原始通道数。
    • 注意力计算：
      • 查询和键进行矩阵乘法，生成空间注意力图（energy）。
      • 通过 Softmax 归一化生成注意力权重（attention）。
      • 值与注意力权重相乘，生成加权特征。
    • 残差连接：输出为 gamma * 加权特征 + 输入特征，其中 gamma 是可学习的缩放因子。
  • 作用：
    • 捕捉全局空间依赖关系，增强模型对不同位置像素的相关性建模。
    • 通过降维降低计算量，同时保留重要信息。
  • 输入输出：
    • 输入：形状为 (batch_size, in_dim, height, width) 的特征图。
    • 输出：相同形状，经过空间注意力增强的特征图。
2.2.3 CAM_Module（通道注意力模块）

CAM_Module 是一个通道注意力机制，关注不同通道之间的关系。

  • 结构：
    • 直接使用输入特征图作为查询、键和值。
    • 注意力计算：
      • 查询和键进行矩阵乘法，生成通道相关性矩阵（energy）。
      • 通过能量归一化（减去最大值后 Softmax）生成通道注意力权重。
      • 值与注意力权重相乘，生成加权特征。
    • 残差连接：输出为 gamma * 加权特征 + 输入特征。
  • 作用：
    • 增强重要通道的权重，抑制无关通道，提升特征表达的针对性。
    • 相比 PAM，CAM 更关注通道间的全局关系。
  • 输入输出：
    • 输入：形状为 (batch_size, in_dim, height, width) 的特征图。
    • 输出：相同形状，经过通道注意力增强的特征图。
2.2.4 编码器（Downsampling Path）

编码器由 downs 模块列表组成，每个模块是一个 DoubleConv，后接最大池化层（pool）。

  • 结构：

    • 对于每个特征数

      feature

      （如 64, 128, 256, 512）：

      • DoubleConv(in_channels, feature)：卷积操作提取特征。
      • MaxPool2d(kernel_size=2, stride=2)：下采样，空间尺寸减半。

    • 通道数逐步增加：3 → 64 → 128 → 256 → 512。

    • 空间分辨率逐步减小：如 256x256 → 128x128 → 64x64 → 32x32 → 16x16。

  • 作用：

    • 提取多尺度特征，从低级（边缘、纹理）到高级（语义信息）。
    • 跳跃连接保存中间特征，供解码器使用。

  • 跳跃连接：

    • 每个 DoubleConv 的输出存储在 skip_connections 中，用于后续解码器融合。
2.2.5 瓶颈层（Bottleneck）

瓶颈层是模型的最深处，连接编码器和解码器。

  • 结构：
    • DoubleConv(features[-1], features[-1]*2)：将通道数从 512 扩展到 1024。
    • PAM_Module(features[-1]*2)：空间注意力，增强空间关系。
    • CAM_Module(features[-1]*2)：通道注意力，增强通道重要性。
  • 作用：
    • 捕获深层语义信息。
    • 注意力机制提高特征的质量，减少冗余信息。
  • 输入输出：
    • 输入：512 通道的特征图（如 16x16 分辨率）。
    • 输出：1024 通道的特征图，经过注意力增强。
2.2.6 解码器（Upsampling Path）

解码器由 ups 模块列表组成，包含上采样和特征融合操作。

  • 结构：

    • 对于每个特征数

      feature

      （如 512, 256, 128, 64）：

      • ConvTranspose2d(feature*2, feature, kernel_size=2, stride=2)：上采样，空间尺寸翻倍。
      • DoubleConv(feature*2, feature)：融合跳跃连接特征并进一步处理。

    • 跳跃连接融合：

      • 将上采样特征与对应编码器层的特征（skip_connection）在通道维度拼接。
      • 如果尺寸不匹配，使用双线性插值（F.interpolate）调整大小。

    • 通道数逐步减少：1024 → 512 → 256 → 128 → 64。

    • 空间分辨率逐步增大：如 16x16 → 32x32 → 64x64 → 128x128 → 256x256。

  • 作用：

    • 恢复空间分辨率，生成高分辨率的分割掩码。
    • 跳跃连接融合低级和高级特征，保留细节和语义信息。
2.2.7 最终输出层
  • 结构：
    • Conv2d(features[0], out_channels, kernel_size=1)：1x1 卷积将通道数从 64 降到 1。
  • 作用：
    • 生成单通道的分割预测（未激活的 logits）。
    • 通过 Sigmoid 激活后，输出值为 [0, 1]，表示像素属于目标类别的概率。
  • 输入输出：
    • 输入：64 通道的特征图（256x256 分辨率）。
    • 输出：1 通道的分割掩码（256x256 分辨率）。

2.3 前向传播（Forward Pass）

UNetWithAttention 的前向传播过程如下：

  1. 编码器阶段：
    • 输入图像（batch_size, 3, 256, 256）通过 downs 模块逐层卷积和池化。
    • 每次池化后，空间尺寸减半，通道数增加，生成跳跃连接特征。
    • 输出为 (batch_size, 512, 16, 16)。
  2. 瓶颈阶段：
    • 输入 (batch_size, 512, 16, 16) 通过 DoubleConv 扩展到 (batch_size, 1024, 16, 16)。
    • 应用 PAM_Module 和 CAM_Module，增强特征表达。
  3. 解码器阶段：
    • 通过 ConvTranspose2d 上采样，空间尺寸逐步恢复。
    • 拼接跳跃连接特征，输入 DoubleConv 进行融合和处理。
    • 最终输出为 (batch_size, 64, 256, 256)。
  4. 输出阶段：
    • 1x1 卷积生成 (batch_size, 1, 256, 256) 的分割掩码。

3. 设计意图与优势

  • U-Net 结构：
    • 编码器-解码器架构适合分割任务，能捕捉多尺度特征。
    • 跳跃连接保留低级细节，解决深层网络中的信息丢失问题。
  • 注意力机制：
    • PAM：增强空间关系建模，适合处理复杂场景（如农田边界）。
    • CAM：突出重要通道，减少冗余，提升特征针对性。
    • 在瓶颈层添加注意力模块，避免过早干扰低级特征提取。
  • DoubleConv：
    • 双重卷积增加非线性，提升特征提取能力。
    • 批归一化加速收敛，ReLU 引入稀疏性。
  • 灵活性：
    • 可调整 features 参数，适应不同任务的计算需求。
    • 支持多通道输入/输出，适配多种分割任务。

4. 与其他模型的对比

  • 传统 U-Net：
    • 相比传统 U-Net，UNetWithAttention 在瓶颈层引入注意力机制，增强了特征选择能力，适合复杂场景。
    • 计算复杂度略高，但性能提升显著。
  • SegNet：
    • SegNet 使用池化索引上采样，内存效率高，但细节恢复不如 U-Net 的跳跃连接。
    • UNetWithAttention 的注意力机制进一步提升了特征质量。
  • DeepLab：
    • DeepLab 使用空洞卷积捕捉多尺度信息，适合大场景分割。
    • UNetWithAttention 更适合需要精细边界的任务（如农田分割），且计算量较小。

5. 代码中的实现细节

  • 模块初始化：
    • 使用 nn.ModuleList 动态构建编码器和解码器，便于扩展。
    • PAM 和 CAM 的 gamma 参数初始化为 0，逐步学习注意力权重。
  • 跳跃连接处理：
    • 使用 F.interpolate 确保尺寸匹配，增强鲁棒性。
  • 训练支持：
    • 模型与自定义损失函数（ContinuousLoss）和数据增强（EnhancedSegmentationDataset）无缝集成，优化分割性能。

6. 总结

UNetWithAttention 是一个功能强大且灵活的分割模型，结合了 U-Net 的跳跃连接和注意力机制的特征增强能力。其结构清晰，分为编码器、瓶颈层和解码器，通过 DoubleConv、PAM 和 CAM 模块实现高效特征提取和融合。模型特别适合需要精细边界分割的任务，如农田分割，同时具有较好的扩展性和可调性。
