一个基于Web的Shapefile文件修复工具

ytkz2025-08-042025-08-06

Shapefile修复工具 🗺️

一个基于Web的Shapefile文件修复工具，专门用于检测和修复SHP文件中几何数据与属性数据不一致的问题。

这个项目展示了如何使用现代Web技术处理GIS数据格式，为GIS开发者和数据分析师提供了一个实用的在线工具。

📖 项目背景

Shapefile是GIS领域最常用的矢量数据格式之一，由多个文件组成：

.shp - 存储几何数据
.dbf - 存储属性数据
.shx - 索引文件
.prj - 投影信息

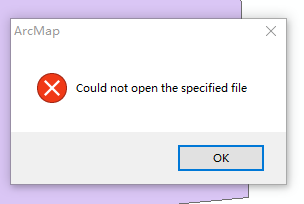

在数据处理过程中，经常会出现几何数据与属性数据记录数不一致的问题，导致数据无法正常使用。

传统的解决方案需要使用专业的GIS软件或编写复杂的脚本，而这个工具提供了一个简单易用的Web界面来解决这个问题。

🌟 功能特点

🔍 智能检测：自动读取SHP和DBF文件头信息，精确计算记录数
🔧 自动修复：根据检测结果自动添加或删除记录以保持数据一致性
📁 多文件支持：支持.shp、.dbf、.shx、.prj文件的批量处理
🎨 现代化界面：响应式设计，支持拖拽上传，提供直观的用户体验
📊 实时反馈：详细的处理进度和结果展示，包含技术参数信息
💾 文件下载：生成修复后的文件并自动下载

🚀 在线演示

访问 GitHub Pages 演示页面体验在线版本。

📁 文件结构

fix_shp/
├── .github/
│   └── workflows/
│       └── deploy.yml  # GitHub Actions自动部署配置
├── index.html          # 主页面 - 用户界面和交互逻辑
├── restore_shp.js      # JavaScript核心逻辑 - 文件解析和修复算法
├── debug.html          # 调试页面 - 开发测试用
├── test.html           # 测试页面 - 功能验证
├── LICENSE             # MIT开源许可证
└── README.md           # 项目说明文档

🛠️ 本地运行

快速开始

克隆仓库：

git clone https://github.com/ytkz11/fixshp.git
cd fix_shp

启动本地服务器（由于浏览器安全限制，需要通过HTTP服务器访问）：

# 方法1：使用Python（推荐）
python -m http.server 8000

# 方法2：使用Node.js
npx serve . -p 8000

# 方法3：使用PHP
php -S localhost:8000

访问应用：在浏览器中打开 http://localhost:8000

开发环境

前端：纯HTML/CSS/JavaScript，无需构建工具
兼容性：支持现代浏览器（Chrome 60+, Firefox 55+, Safari 12+）
依赖：无外部依赖，可离线运行

📤 部署到GitHub Pages

方法：通过GitHub网页界面

在GitHub上创建新仓库 fix_shp
上传所有文件到仓库
进入仓库设置 → Pages
选择 “Deploy from a branch”
选择 “main” 分支和 “/ (root)” 文件夹
点击 “Save”
等待几分钟后访问 https://yourusername.github.io/fixshp/

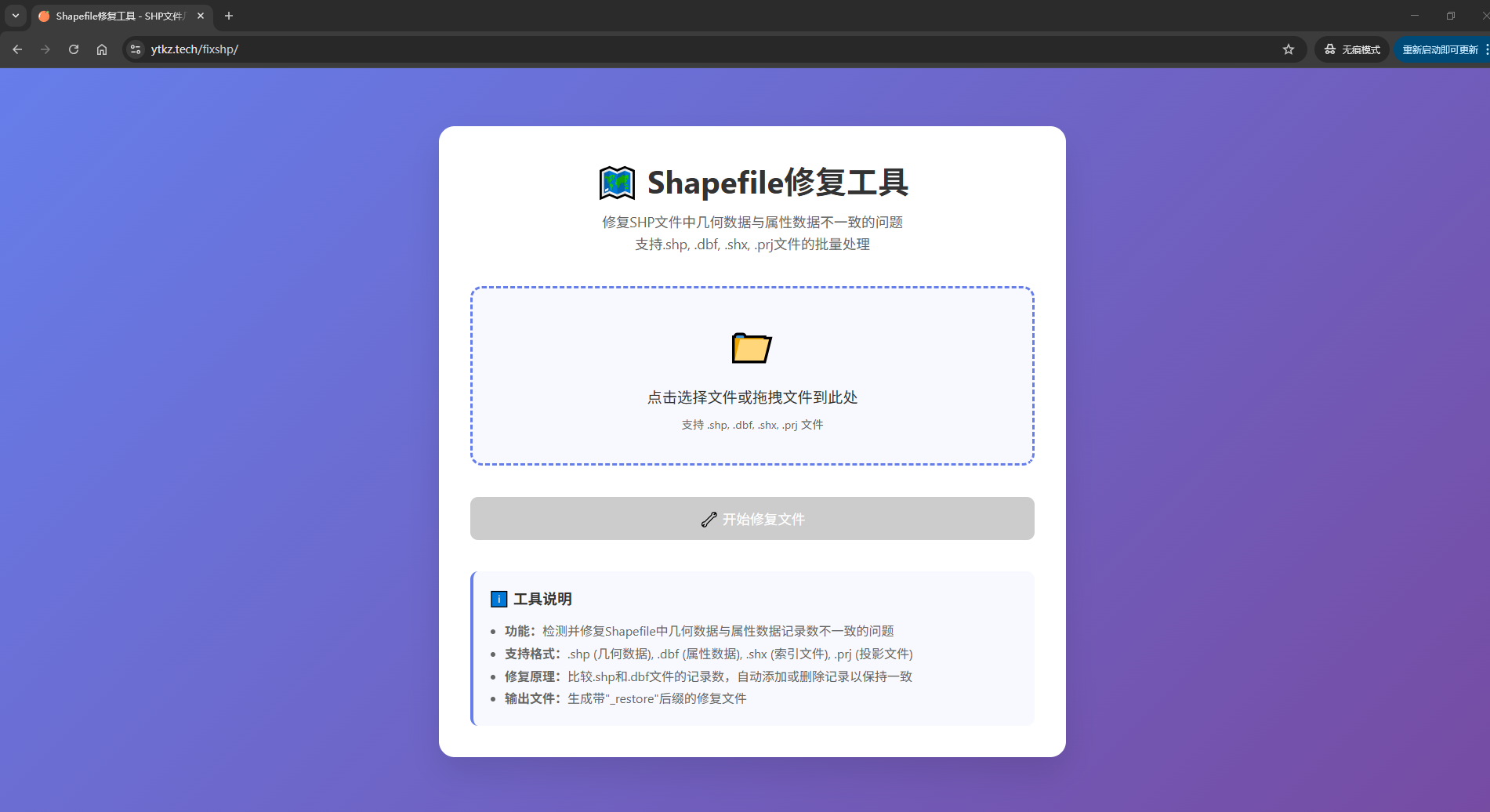

🎯 使用方法

上传文件：
- 点击上传区域或拖拽文件
- 至少需要.shp和.dbf文件
- 可选择包含.shx和.prj文件
开始处理：
- 点击”开始修复文件”按钮
- 等待处理完成
查看结果：
- 查看详细的处理报告
- 了解文件一致性状态
- 获取修复建议

🔧 技术实现

前端技术栈

HTML5：语义化标签，文件拖拽API，现代化页面结构
CSS3：Flexbox布局，CSS Grid，渐变效果，响应式设计
JavaScript ES6+：
- FileReader API - 读取本地文件
- ArrayBuffer 和 DataView - 二进制数据处理
- Async/Await - 异步文件处理
- Map 和 Set - 高效数据结构

核心算法详解

1. SHP文件解析

// 读取SHP文件头信息
const fileLength = dataView.getUint32(24, false); // 大端序
const shapeType = dataView.getUint32(32, true);   // 小端序

// 遍历记录计算数量
let recordCount = 0;
let offset = 100; // SHP文件头固定100字节
while (offset < fileLengthBytes) {
    const recordNumber = dataView.getUint32(offset, false);
    const contentLength = dataView.getUint32(offset + 4, false);
    recordCount++;
    offset += 8 + (contentLength * 2);
}

2. DBF文件解析

// 读取DBF文件头信息
const recordCount = dataView.getUint32(4, true);  // 记录数
const headerLength = dataView.getUint16(8, true); // 头部长度
const recordLength = dataView.getUint16(10, true); // 记录长度

3. 文件修复策略

添加DBF记录（当SHP记录数 > DBF记录数）：

计算需要添加的记录数
扩展DBF文件大小
添加空记录（用空格0x20填充）
更新文件头中的记录数

删除DBF记录（当DBF记录数 > SHP记录数）：

计算需要删除的记录数
截断DBF文件
更新文件头中的记录数
同步更新SHX索引文件

4. 字节序处理

Shapefile格式混合使用大端序和小端序：

大端序：文件长度、记录号、内容长度
小端序：几何类型、DBF字段信息

// 大端序读取
const bigEndianValue = dataView.getUint32(offset, false);
// 小端序读取
const littleEndianValue = dataView.getUint32(offset, true);

⚠️ 使用说明

功能特性

真实文件处理：能够读取和修复实际的Shapefile文件
浏览器兼容：基于现代Web API，支持本地文件处理
数据安全：所有处理都在浏览器本地进行，不上传到服务器
格式支持：完全兼容ESRI Shapefile标准格式

技术限制

文件大小：建议处理小于100MB的文件，大文件可能影响浏览器性能
复杂几何：当前版本主要处理记录数不一致问题，不修复几何数据本身
浏览器要求：需要支持FileReader API和ArrayBuffer的现代浏览器

最佳实践

备份原文件：修复前请备份原始文件
完整文件集：建议上传完整的.shp、.dbf、.shx、.prj文件
验证结果：修复后请在GIS软件中验证文件完整性

📋 支持的文件格式

扩展名	描述	必需
.shp	几何数据	✅
.dbf	属性数据	✅
.shx	索引文件	推荐
.prj	投影信息	可选

🎯 应用场景

适用情况

数据迁移：从不同GIS系统导出的Shapefile数据不一致
数据处理错误：编程处理过程中意外删除或添加了记录
文件损坏：部分文件损坏导致记录数不匹配
批量处理：需要快速检查和修复多个Shapefile文件

实际案例

城市规划数据：地块几何数据与属性数据记录数不一致
环境监测：传感器位置数据与监测记录数量不匹配
交通网络：道路几何与属性信息记录数差异
土地利用：土地分类几何与属性表记录不对应

工具优势

快速诊断：几秒钟内识别问题
自动修复：无需手动编辑复杂的二进制文件
Web界面：无需安装专业GIS软件
开源免费：完全开源，可自由使用和修改

🚀 未来计划

无

🤝 贡献

欢迎提交Issue和Pull Request来改进这个工具！

问题反馈

如果您遇到问题或有改进建议，请：

在GitHub上创建Issue
提供详细的问题描述和复现步骤
如果可能，请提供示例文件

📄 许可证

MIT License - 详见 LICENSE 文件

🙏 致谢

ESRI：感谢提供Shapefile格式规范
GIS开源社区：为地理信息系统的发展做出的贡献
Web标准组织：FileReader API和ArrayBuffer等现代Web技术
所有贡献者：感谢每一个提出建议和改进的开发者
